Низковольтного щитового электрооборудования Freecon НКУ
Электричество. электроника. электротехника > Энергия: производство и распределение > Распределительное устройство
Электричество. электроника. электротехника > Энергия: производство и распределение > Распределительное устройство

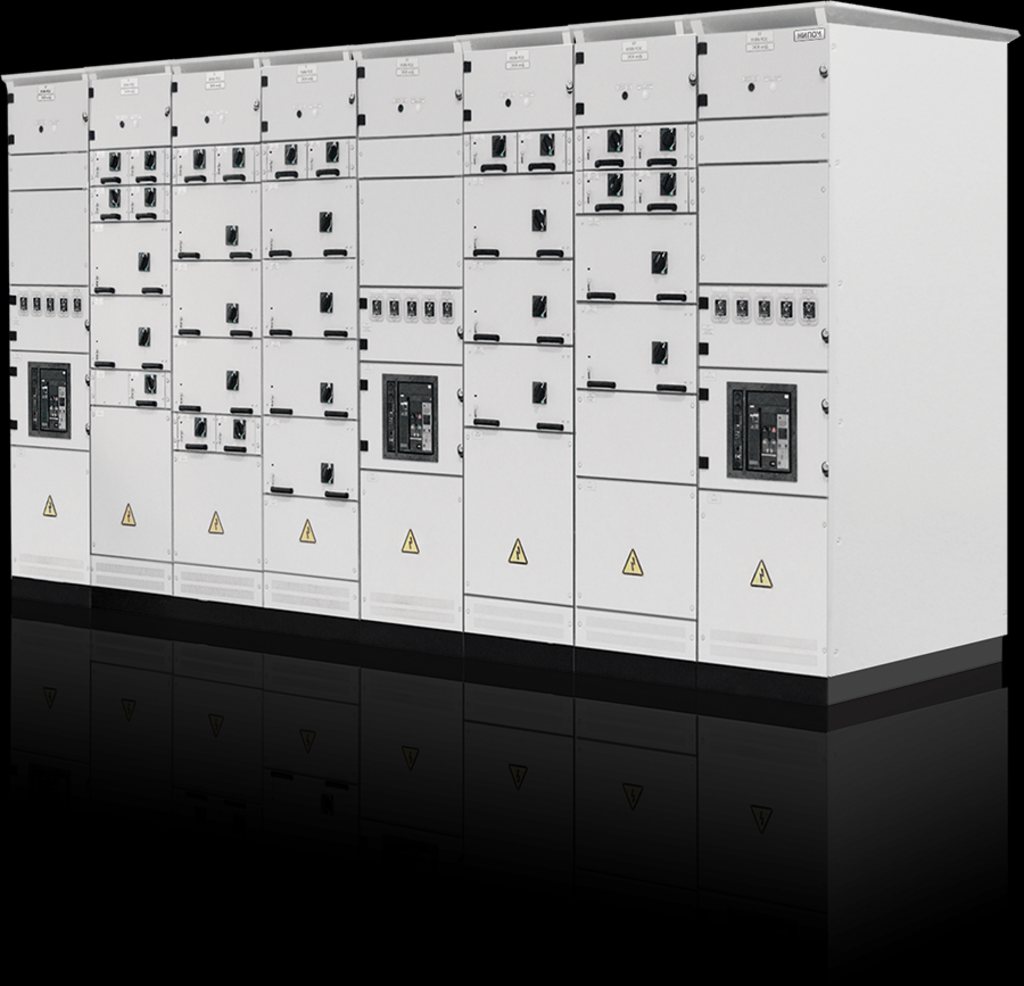

Обозначение Щиты электрические низкого напряжения
«НКУ» предназначены для получения и распределения электроэнергии (0,69 кв, 50 (60) Гц-трехфазная альтернативы текущей) среди потребителей.
Приложение
он функционирует как:
- общего щиты и суб-щитовое оборудование, автоматическое переключение передачи (САР) панелей
- совокупного панелей electro технология установок станции управления
- LV Switchgears упакованы трансформаторных подстанций
- щиты утилиты для генерации электростанций и т.д.
Функциональные возможности
- электроустановок питания механизм защиты САР из электроэнергетической системы (Макс. 2 вводы) и аварийных источников питания, в частности, от системы учета электроэнергии (Макс. 2 вводы) и дизельных, выполнить план электропитания (Макс. 2 вводы)
- управления системы электроснабжения параметры и статус
- местных, дистанционное и автоматическое управление питания потребителей
- прием сигналов управления и генерации сигналов статуса потребителей через провод и цифровых каналов связи (Modbus, Profibus)
Строительство заслуги
щитового электрооборудования «Freecon» низкого напряжения это свободно конфигурируемых система, основанная на «F4» собственными силами / ОАО «НИПОН» / форм-фактор — (для 6300 A ток, Макс.) и на основе единой форм-фактор «SIVACON S8 «лицензированные — (для 7000 A тока Макс.) и «Logstrup» — (для 8500 A токи, Макс.).
Электрические щиты низкого напряжения подключены к сетям распределения:
- кабелей снизу и сверху
- автобусами шины короба сверху, сбоку
потребителей связаны с электрические щиты низкого напряжения:
- кабели снизу и сверху
- автобусами шины короба сверху
модификации:
- CT — односторонняя / двойной сторона обслуживания секции с фиксированной оборудования
- см — односторонняя / двойной сторона обслуживания секции с убирающейся / съемных модулей
Дополнительные параметры
- связь с высокого уровня автоматических систем управления технологическими процессами
- цифровой контроллер для релейной защиты и автоматики и автоматическое переключение передачи (САР)
- протоколы связи Profibus, Modbus
- устройства с передачи цифровых данных к утилита система учета электроэнергии
- САР на основе микропроцессорных реле защиты блоков и программируемые логические контроллеры (ПЛК)
- микропроцессорных устройств для защиты электродвигателей
- статус контроля электрического оборудования, хранения, отображения данных на Центральный модуль обработки журнала событий
| Название параметра | Значение параметра | Единица изм. |
|---|---|---|
|
Equipment seismic load resistance as per MSK64 scale
|
9
x
x
|
grade
x
x
|
|
Grounding system type
|
TN-C, TN-C-S, TN-S
x
x
|
x
x
|
|
Rated permissible short time current of bus bars, Icw
|
100
x
x
|
kA
x
x
|
|
Rated shock current of bus bars, Ipk
|
200
x
x
|
kA
x
x
|
|
Rated Switchboard current
|
6300
x
x
|
A
x
x
|
|
Rated voltage
|
690
x
x
|
V
x
x
|
распределение электроэнергии (0,69 кв, 50 (60) Гц-трехфазная альтернативы текущей) среди потребителей
